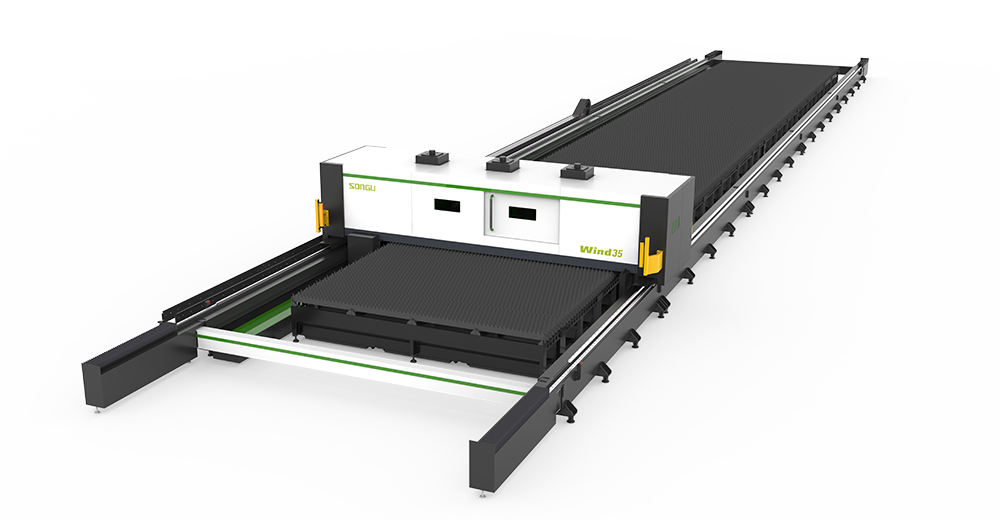

WIND系列線轨式超大幅面光纖激光切割機
激光功率（w）
12000~60000w
松谷激光科技WIND系列線轨式超大幅(fu)面光纖(xian)激光切割機，龍門橫梁浮動結構，零間隙地轨拼(pin)接(jie)式機身，德國PRECIETC非接触式電(dian)容式傳感头，可開启(qi)无人看護加了模式。應用於：碳鋼激光切割，不锈鋼激光切割
- 產品優勢
- 視頻
- 详細參数
- 工藝應用
產品優勢
集衆多功能於一身，為客戶创造更多价值
-
01
在切割加(jia)工區域的分區除尘(chen)設計中,配置了大風量除尘過(guo)滤系統,具備強劲的吸力性能,能够實現深層(ceng)洁净效(xiao)果。切(qie)割區兩侧分別配置吹吸式除尘裝(zhuang)置和煙尘净化設備,確保切割過(guo)程(cheng)中產生的煙尘得到彻底排放處理。
-
02
加(jia)工列表通過一次設定即可(ke)完成针對不同板材、不同幅面、不同工件規格的(de)灵活加工任務，設備支持開启无人看護(hu)加工模式(shi)，適用於批量生產
-
03
BOCI切割头搭载非(fei)接触式電容式(shi)傳感头技術，具備自動尋边與自動調焦定位功能，防護性能強劲，特別適用於表(biao)面不(bu)平整工件的快速切割作業，廣泛應用於金屬板
-
04
冷拔挤壓式铝製橫梁,重量轻,剛性好,精度高,動態特性好,結構稳定不易變形
-
05
柏楚控製系統，EtherCat 总線控製，運算速度高,響應速度快,擴展性能強;
-
06
采用零間隙地轨拼接式機(ji)身(shen)設計，兩侧距离恒定不變，確保高速運行過程中无抖動現象。
-
07
龍門橫梁浮動(dong)結構設計中，通過將橫梁一端固定、一端浮動的方式，针對性解決大宽度橫梁在實际運行中兩侧导轨(gui)平行度偏差問題，有(you)效降低傳動部件的磨损速率(lv)，顯著延长
详細參数
優化创新，讓產品，更快，更稳定，更放心
| 型號 | WIND30 | WIND35 | WIND46 |
|---|---|---|---|
| 激光功率(W) | 12000~60000W | 12000~60000W | 12000~60000W |
| 工作幅面(mm) | 13000mm | 18000mm | 25000mm |
| 外形尺寸（mm） | 17100*5630*2000mm | 17100*6850*2000mm | 31350*56300*2000mm |
| 定位精度（mm/m） | ±0.05m/m | ±0.05m/m | ±0.05m/m |
| 重复定位精度（mm/m） | ±0.03mm/m | ±0.03mm/m | ±0.03mm/m |
| 最大聯動速度（m/min） | 100m/min | 100m/min | 100m/min |
| 最大定位加速度（G） | 0.8G | 0.6G | 0.6G |
| 整機重量kg | 8500Kg | 8900Kg | 13600Kg |
| 最大承载重量（kg/m） | 1300kg/m | 1300kg/m | 1700kg/m |
