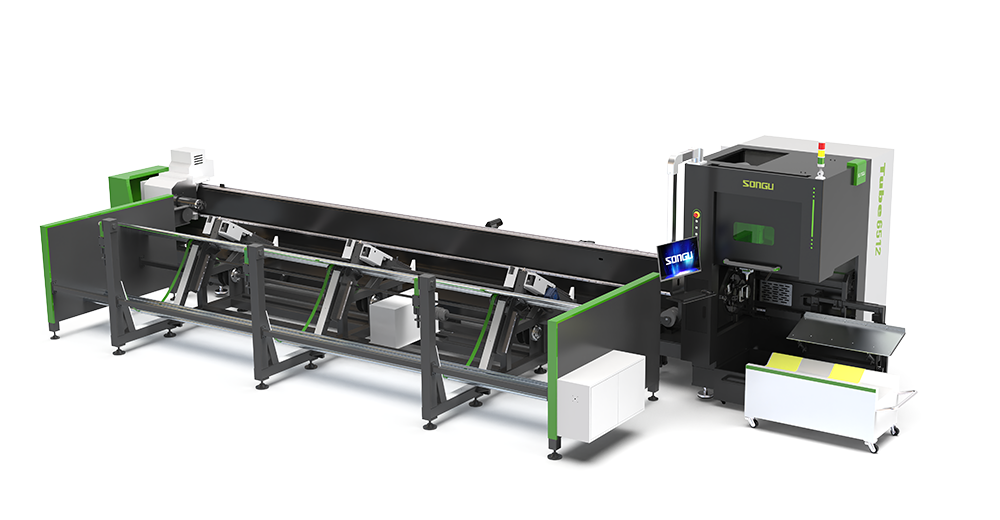

Tube系列(lie)全自動上料光纖激光切管(guan)機
激光功率（w）
3000~6000w

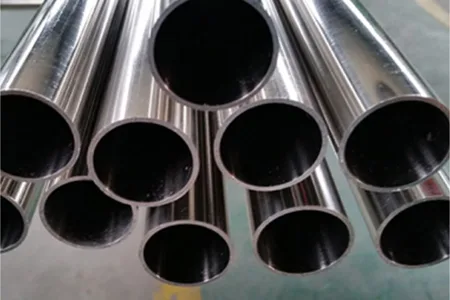

松谷激光科技Tube 系列全自動上料光纖激光(guang)切(qie)管機，聯排雙工位設計，雙头可独立切割相同或不同形状的型材,上層成捆储料下層(ceng)自(zi)動送料和收料，應用於：碳鋼管激光切割，不锈鋼管激光切割；
- 產品優勢
- 視頻
- 详細參数

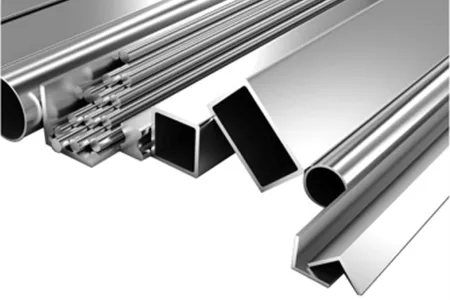

- 工藝應用
產品優勢
集衆多功能於一身，為客戶创造更多价值
-
01
采用龍門(men)式橫梁結構設計，具(ju)備高(gao)動態性能與高剛性特征，確保切割精度高、稳定性好的加工效果。
-
02
自定心卡盘(pan)設計充分考虑了工業管(guan)材加工的實际需求。该卡(ka)盘系統采用前卡避讓短尾料切割工藝，前后卡盘實現智能(neng)衔接控製，能够將最短尾料控(kong)製在(zai)50mm以内，有效提高管材利用率。
-
03
模块化設計理念贯穿(chuan)整個系統架構，可灵活選配(pei)不同的上下料方(fang)式，根據客戶實际(ji)生(sheng)產需求及车間布局特點，實現自由組合摆放。采用吹吸結合的除尘工藝，對管材内部與切割區域實施负壓吸式(shi)除尘處(chu)理，確保除尘快速彻底，从而實現清(qing)洁生產目標。
-
04
標配氣動(dong)渐變凹轮(lun)辅助支撐，避免被加工材(cai)料自重下(xia)垂,减小管材變形,提高切割精度。
-
05
在管材自(zi)動化加工领域(yu)，本設備提供兩種灵活的上料(liao)解決方案。選配(pei)半自動(dong)上料系統時，操作人員可预先在上料(liao)機上(shang)排布多支管材，設(she)備(bei)在自動切割状態下會自動分拣進料並完成切割作業。
-
06
全自動润滑系統采用定時自(zi)動供油的工作原(yuan)理，對機床的滑块和傳(chuan)動齒轮實施定量稀油润滑(hua)。
详細參数
優化创新，讓產品，更快，更稳定，更放心
| 型號 | Tube6524 | Tube6512 | Tube7512 |
|---|---|---|---|
| 激光功率(W) | 3000-6000w | 3000-6000w | 3000-6000w |
| 上料长度(mm) | 5000-6000mm | 4000-6000mm | 4000-7500mm |
| 外形尺寸(mm) | 12000x2200x2300mm | 10200x2350x2200mm | 11600*2350*2250mm |
| 定位精度(mm/m) | ±0.05mm/m | ±0.05mm/m | ±0.05mm/m |
| 最大加速度(G) | 0.8G | 1.2G | 1.2G |
| 最大聯動速度(m/min) | 60m/min | 100m/min | 100m/min |
| 機床总重量(KG) | 3500kg | 3200kg | 3600kg |
| 卡盘最大重量(KG) | 260 | 120kg | 120kg |
| 管材直径範围(mm) | φ10≤圆管≤φ240,□10≤方管≤□240,槽鋼≤20#,工字鋼≤20# | φ10≤圆管≤φ120,□10≤方管≤□120,槽鋼≤8#,工字鋼≤8# | φ10≤圆管≤φ120,□10≤方管≤□120,槽鋼≤8#,工字鋼≤8# |
