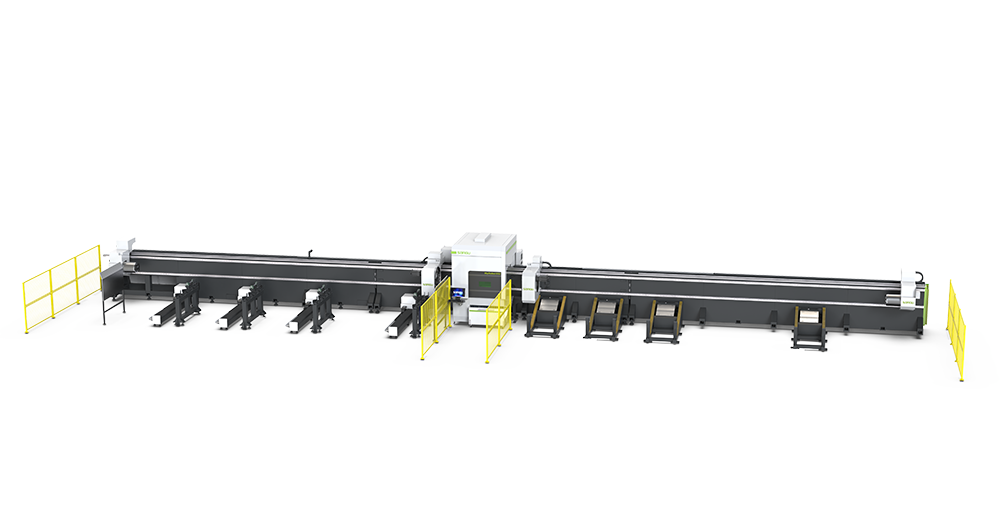

HyTube系列四卡盘光(guang)纖激光切管機
激光功率（W）
松谷激光科技HyTube系列四卡盘光纖激光切管機，自動夹紧(jin)氣(qi)動自定心卡盘，搭载專業(ye)的管材切割(ge)软件，内置智能套料(liao)排版软件，全自動上下料裝置，四卡盘結構設計，應用於：圆管激光切割，方管激光切割。
- 產品優勢
- 視頻
- 详細參数

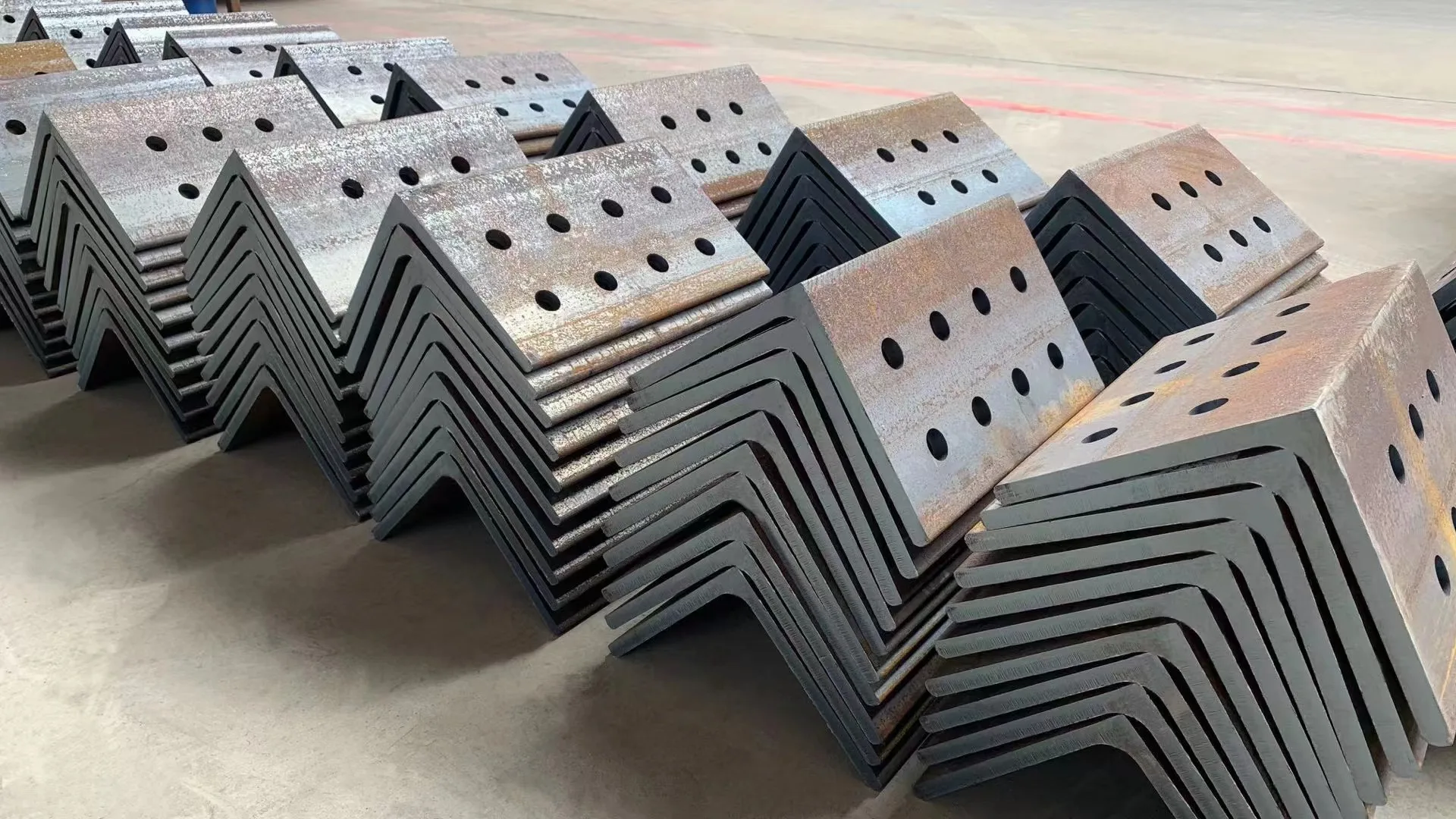

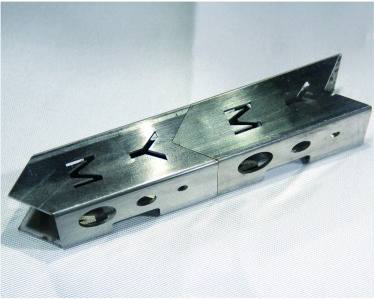

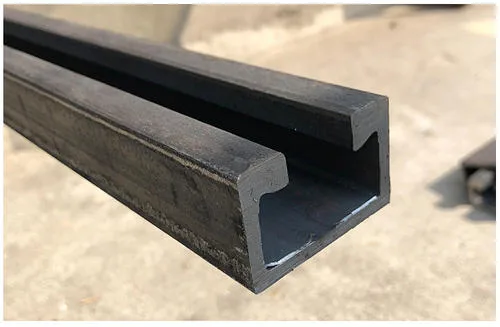

- 工藝應用
產品優勢
集衆多功能於一身，為客戶创造更多价值
-
01
自動加(jia)紧氣動自定心卡盘采用氣壓驅動(dong)機構，夹紧過程完全(quan)自動化无需人工干(gan)预，可(ke)實現零尾料加(jia)工工藝，有效避免管材浪費，提高
-
02
全自動(dong)上下料裝置采用(yong)紧凑合理的整體布局設計，占地面积小，能够有效節(jie)約生產(chan)用地，大幅减少人工投入，顯著提升生產效率，為製造企業降
-
03
四卡盘結構設計中，四個(ge)卡盘均可自由移動，能够合(he)理分擔(dan)承载管材重量，提供稳固加持，有效防止管材在加(jia)工過(guo)程中甩動現象发生，从而確(que)保精(jing)準切割和安全下料的加工質量。
-
04
搭载專業的管材切割软件系統，内置(zhi)智能套(tao)料排版模块，廣泛適用於標準管材、型材(cai)和异型管等(deng)多種管道材料的加工處理。
-
05
在数控系統领域，公(gong)司自主研发的内核数控系統采(cai)用EtherCAT数字总線通訊协議，實現了(le)高效的實時(shi)数據傳輸。系統(tong)内置完整的切割工藝数據(ju)库，针(zhen)對不同管材類型可實現一键式參数設定或在線實時(shi)修改加工工藝，大幅提升操作效率。
-
06
Z轴傳動系統采用模組驅(qu)動單元(yuan)，搭载雙滑块結構設計，具有较好的剛性特性，采用轻预载配置，能够有效降低高速運動工况下切割头(tou)的抖動現象(xiang)，進而提(ti)高插补(bu)轨迹精度
详細參数
優化创新，讓產品，更快，更稳定，更放心
| 型號 | HyTube12036 | HyTube12052 |
|---|---|---|
| 激光功率(W) | 3000-12000W | 3000-12000W |
| 最大承载(kg) | 1000kg | 1500kg |
| 加工幅面(mm) | Ф20<圆管<Ф360 口20<方管<口360 槽鋼≤36# 工字鋼≤36# | Ф30≤圆管≤Ф500 口30≤方管≤口360 槽鋼<40# 工字鋼<40# |
| 空程加速度(G) | 0.3G | 0.3G |
| 坡口加工 | ±45° | ±45° |
| 自動上料长度(mm) | 6000-12000mm | 6000-12000mm |
| 最大下料长度(mm) | 12000mm | 12000mm |
| 外形尺寸(mm) | 30400x3600x3200mm | 30400x3600x3200mm |
| 機床重量(kg) | 31500kg | 32000kg |
