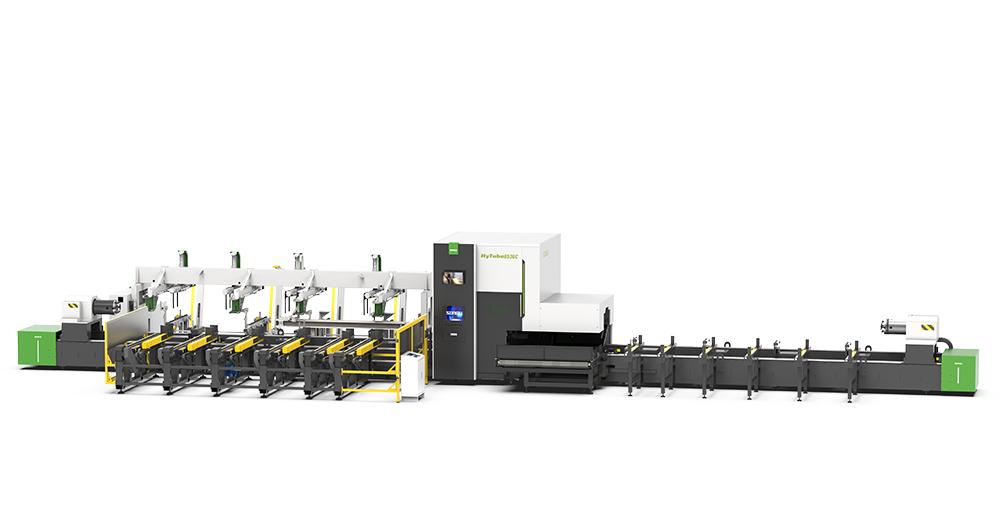

HyTube系(xi)列三卡盘(pan)光纖激光切管機
激光功率（w）
3000-12000w

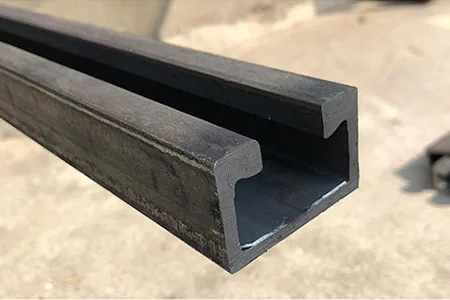

松谷激光科技HyTube系列三(san)卡盘光纖激光切管機，三卡盘結構,雙切割工位，“零”尾料激光切管加工;具(ju)備多種切割工藝控製功能，應用於：槽鋼激光切割，方管激光切割。
- 產品優勢
- 視頻
- 详細參数
- 工藝應用
產品優勢
集衆多功能於一身，為客戶创造更多价值
-
01
三卡盘結構，雙切割工位，接近零尾料激光(guang)切管加(jia)工；
-
02
采(cai)用氣動四爪总線(xian)控製自定心卡盘，配置多功能卡爪，可夹持各類截面管材；
-
03

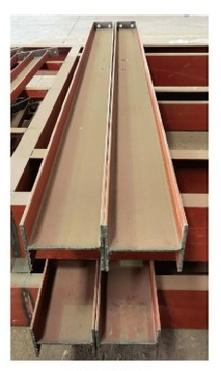

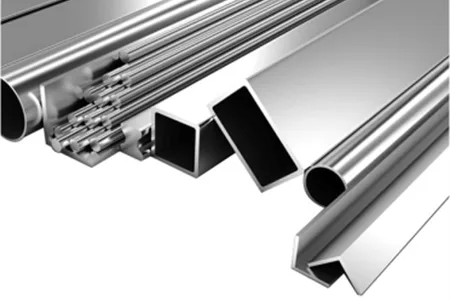

專業化的管材(cai)切割(ge)编程软件，针對工業製造(zao)领域的多種鋼材切割需求而(er)設計，全面支持角鋼、槽鋼、工字鋼以及异形管(guan)材等多種規格的切(qie)割加工工藝，通過
-
04
采用電容式三維光纖激光切(qie)割头技術方(fang)案，具有感應精度高、反應灵敏的工藝特點，性能表現最為稳(wen)定可靠。
-
05
具備尖角、棱边、轉(zhuan)角轉脉(mai)冲等多種切割工藝控製功能，能够精確處理复雜几何轮廓，保證(zheng)切割尖角轮廓(kuo)断面質量和切割效率，满足精密零部
-
06
本公司采用浮動式托管裝置作為核心(xin)稳固(gu)方案，在送管和旋轉過程中始終提供有效(xiao)加持，有效避免管材下垂現象，確保每次切(qie)割品(pin)質保持高度
-
07
床身(shen)采用整體拼焊結構設計，通過(guo)退火工藝去(qu)除内應力，確保機械精度。配置進口直(zhi)線滚珠(zhu)导轨和YYC齒条傳動系統，搭载可(ke)伸縮風琴式防護罩裝置(zhi)。
-
08
整捆上料采用全自動化設計，成品卸料與(yu)分拣機構裝置可選配(pei)置，整個流程无(wu)需(xu)人工干预。
详細參数
優化创新，讓產品，更快，更稳定，更放心
| 型號 | HyTube 12036 | HyTube 6536 | HyTube 9536 |
|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | φ20~φ360*12000mm | φ20~φ360*6500mm | φ20~φ360*9500mm |
| 外形尺寸(mm) | 33800×4000×3200mm | 22200×4000×3200mm | 26600×4000×3200mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm/m) | 0.03mm/m | 0.03mm/m | 0.03mm/m |
| 最大聯動速度(m/min) | 100m/min | 100m/min | 100m/min |
| 整機重量(KG) | 27000KG | 17600KG | 19800KG |
| 卡盘最大承载能力(KG) | 1000KG | 1000KG | 1000KG |
